Пошаговая инструкция (фоторезист)

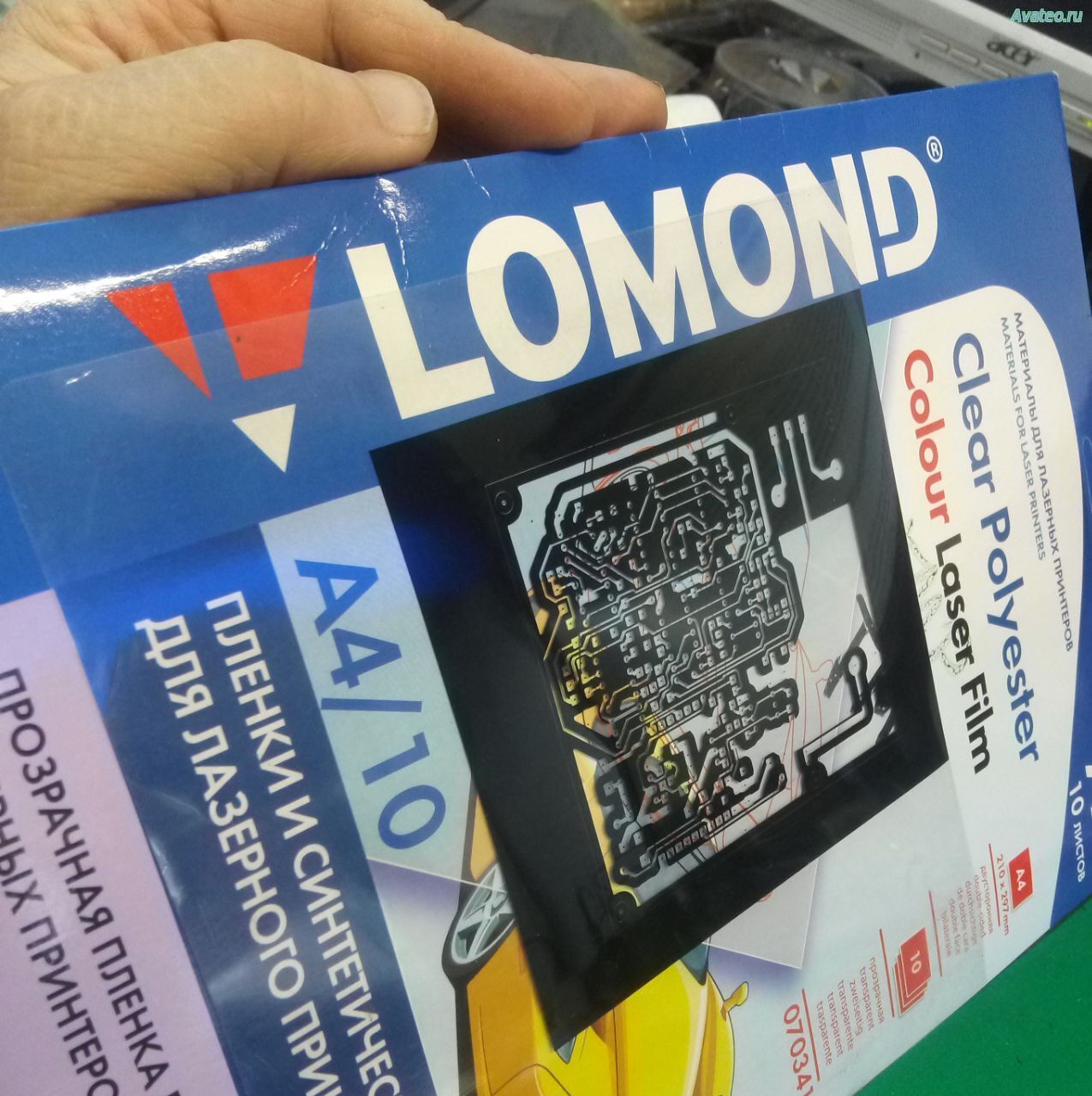

Шаг 1: Печать фотошаблона. Сначала готовится изображение проводников на прозрачной плёнке. Из вашего PCB-проекта экспортируйте или распечатайте рисунок слоя в натуральную величину.

Для двусторонней платы нужно два шаблона – для верхней и нижней стороны. На них желательно разместить технологические метки для совмещения (крестики или отверстия). При печати шаблона добивайтесь максимальной черноты тонера/чернил: в драйвере принтера выбирайте режим фото или презентации, для лазерного – можно напечатать два идентичных рисунка и наложить плёнки друг на друга для удвоения плотности чёрного. Цель – получить маску, абсолютно непроницаемую для. Любой просвет в чёрном цвете может привести к частичной засветке резиста под дорожкой и сужению проводников. К качеству фотошаблона предъявляются высокие требования: если ваш принтер не обеспечивает нужную плотность, лучше заказать распечатку шаблонов в фотолаборатории на плёнке или плёночном принтере.

Шаг 2: Нанесение фоторезиста. Этот шаг нужен, если вы используете отдельную плёнку фоторезиста. Если же у вас покупной фоторезистивный текстолит (с заводским покрытием), пропустите этот пункт – сразу переходите к экспонированию.

Итак, для плёнки: в приглушенном свете отрежьте кусок плёнки чуть больше размера платы. С одной стороны пленки защитная подложка тонкая (как полиэтилен), с другой – толстая.

Сначала аккуратно снимите тонкую подложку – оголится липкий слой фоторезиста. Не касаясь пальцами меди, приложите плёнку резистом к очищенной обезжиренной поверхности платы, начиная с одного края, и постепенно раскатывая по всей плате. Разглаживайте от центра к краям мягкой тканью или пальцем через бумагу, чтобы не осталось пузырей. Сильно не давите, чтобы не растянуть плёнку. После наклейки можно провести плату через холодный ламинатор или аккуратно прогреть утюгом через бумагу при невысокой температуре (~80–100 °C) – лёгкий нагрев улучшит сцепление плёнки с медью, главное не перегреть (фоторезист может засветиться от температуры). Теперь дайте плате остыть 20–30 минут в темноте.

Перед экспонированием снимите верхнюю защитную плёнку (обычно это более толстая прозрачная плёнка) – под ней останется ровный липкий слой фоторезиста, готовый к засветке.

Приготовьте рабочее место для УФ-облучения. Работайте при слабом рассеянном свете или в красном освещении.

Если плата двусторонняя, сначала экспонируют одну сторону: лучше начинать со стороны, где больше мелких дорожек. Совмещение сторон: часто делают так – сверлят в заготовке 2–3 маленьких отверстия по краям (в незадействованных местах платы) и на шаблонах тоже пробивают эти отверстия в отметках. Вставляют кусочки проволоки – и шаблон надёжно совмещён с платой.

Если плату ещё не сверлили, можно совместить «на глаз» через просвет: распечатайте зеркальные крестики на обоих шаблонах, подсветите снизу – совместите их, скрепите плёнки между собой по краям, затем вставьте плату между плёнками точно по рисунку. Такой «пакет» экспонируется сначала с одной стороны, потом с другой.

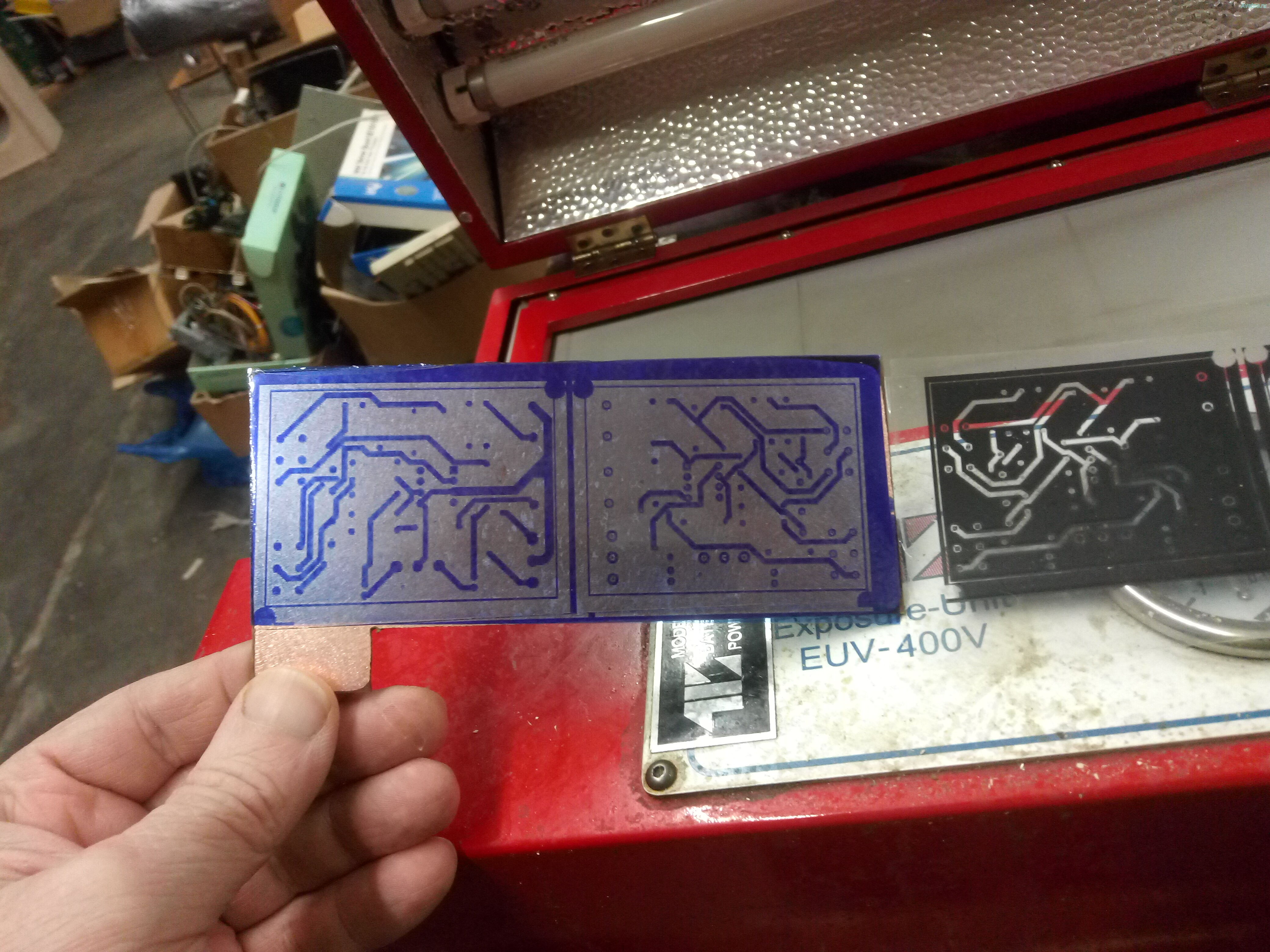

Для односторонней всё проще. В общем, когда шаблон наложен, плотно прижмите его к плате листом стекла. Стекло обеспечит плотный контакт маски с фоторезистом и предотвратит фокусные размытости. Теперь включите УФ-лампу и облучайте плату в течение рассчитанного времени. Время экспонирования сильно зависит от источника: для настольной УФ-лампы 10–15 Вт на расстоянии ~20 см может потребоваться около 5–7 минут; для мощной 36 Вт маникюрной сушилки – 2–3 минуты. Совет: если вы впервые используете конкретный фоторезист и лампу, лучше сделать серию пробных засветок на маленьких обрезках, варьируя время (например, 1 мин, 3 мин, 5 мин) и затем проявить, чтобы понять оптимальное время, при котором тонкие детали получаются чётко.

Шаг 4: Проявление. Выключив лампу, снимите стекло и уберите фотошаблон – он ещё пригодится, храните в тёмном месте. Теперь нужно удалить неэкспонированный (незатвердевший) резист с платы. Готовим раствор проявителя: самый распространённый – раствор гидроксида натрия (каустической соды) концентрацией около 0,7–1%. Например, на 1 литр воды добавить 7–10 граммов NaOH, размешать до растворения. Воды лучше взять комнатной температуры или слегка тёплой (но не горячей). Поместите плату в ванночку с проявителем. Практически сразу (через 10–15 секунд) вы начнёте замечать изменения: те участки резиста, что не были засвечены (под дорожками на шаблоне), будут растворяться щёлочью и смываться, обнажая медную фольгу. Потряхивайте плавно ёмкость или перемешивайте раствор кисточкой. Полное проявление обычно занимает около 30–60 секунд. Вы увидите появление чёткого рисунка платы: голая медь в тех местах, которые должны вытравиться (они были защищены на шаблоне дорожками, поэтому резист там смылся), и не смывшийся резист остаётся на местах будущих дорожек. Как только рисунок полностью проявился и вы не видите остатков размытого резиста, сразу прекратите проявление – перенесите плату в воду и ополосните.
Важно: не передержите фоторезист в проявителе! Если передержать, щёлочь начнёт разъедать даже полимеризованный резист, и тонкие дорожки могут подмыться по краям или вовсе отвалиться. Если какой-то мелкий элемент (например, тонкая точка или узкий фрагмент) не вымылся сам, можно помочь мягкой кисточкой, слегка потерев по месту – но действуйте аккуратно, чтобы не повредить уже проявленные тонкие резистовые дорожки.

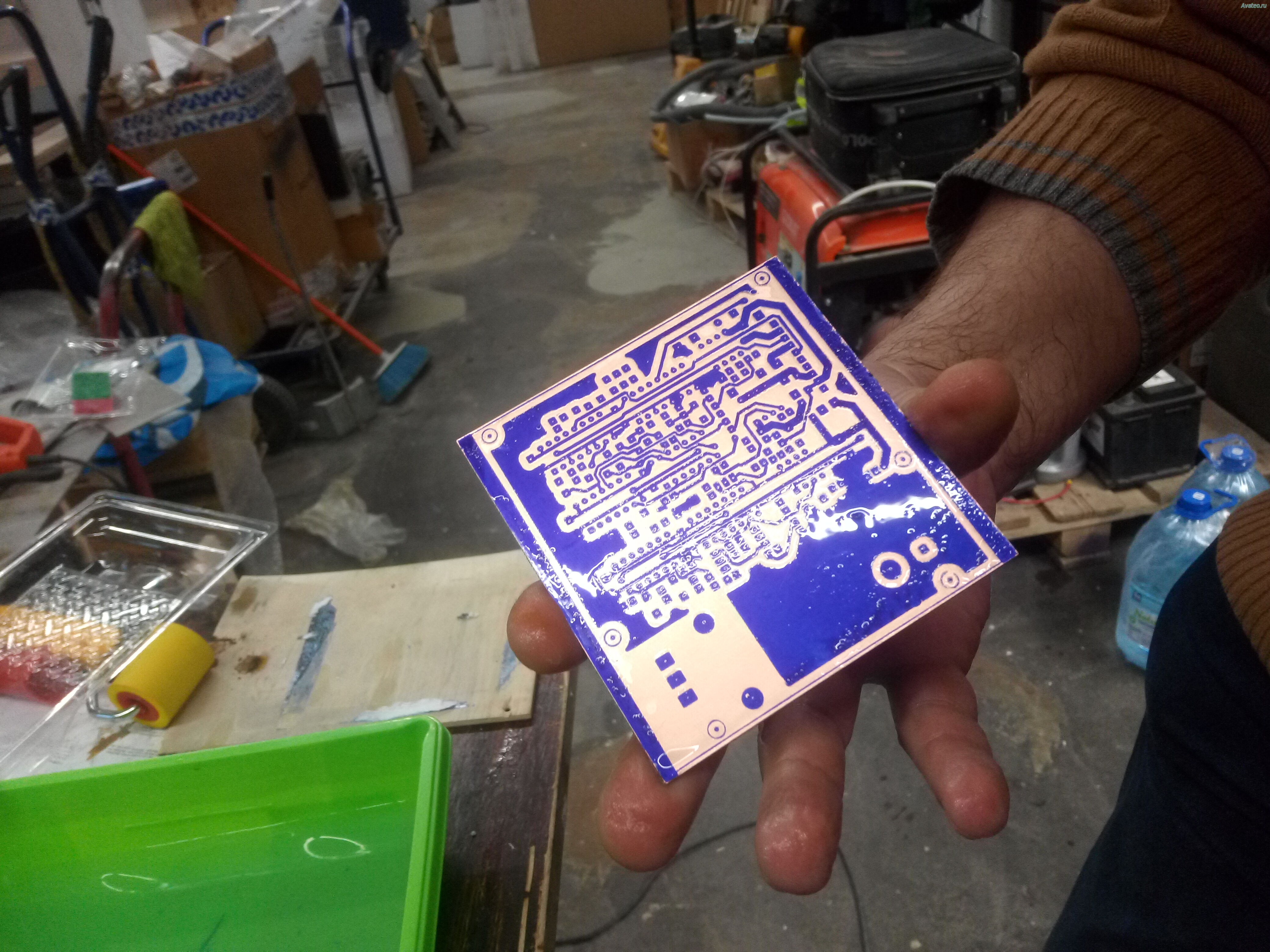

Правильно проявленная плата имеет чёткий контраст: чистая блестящая медь там, где планируется травление, и по-прежнему покрытые слоем зелёного (синего, фиолетового – какого цвета резист) дорожки.
Шаг 5: Травление.Поместите проявленную плату в раствор травителя – медь в открытых местах будет растворяться, а под резистом дорожки останутся нетронутыми. Контролируйте травление до полного исчезновения видимой меди между дорожками. После завершения травления выньте плату, тщательно промойте водой.

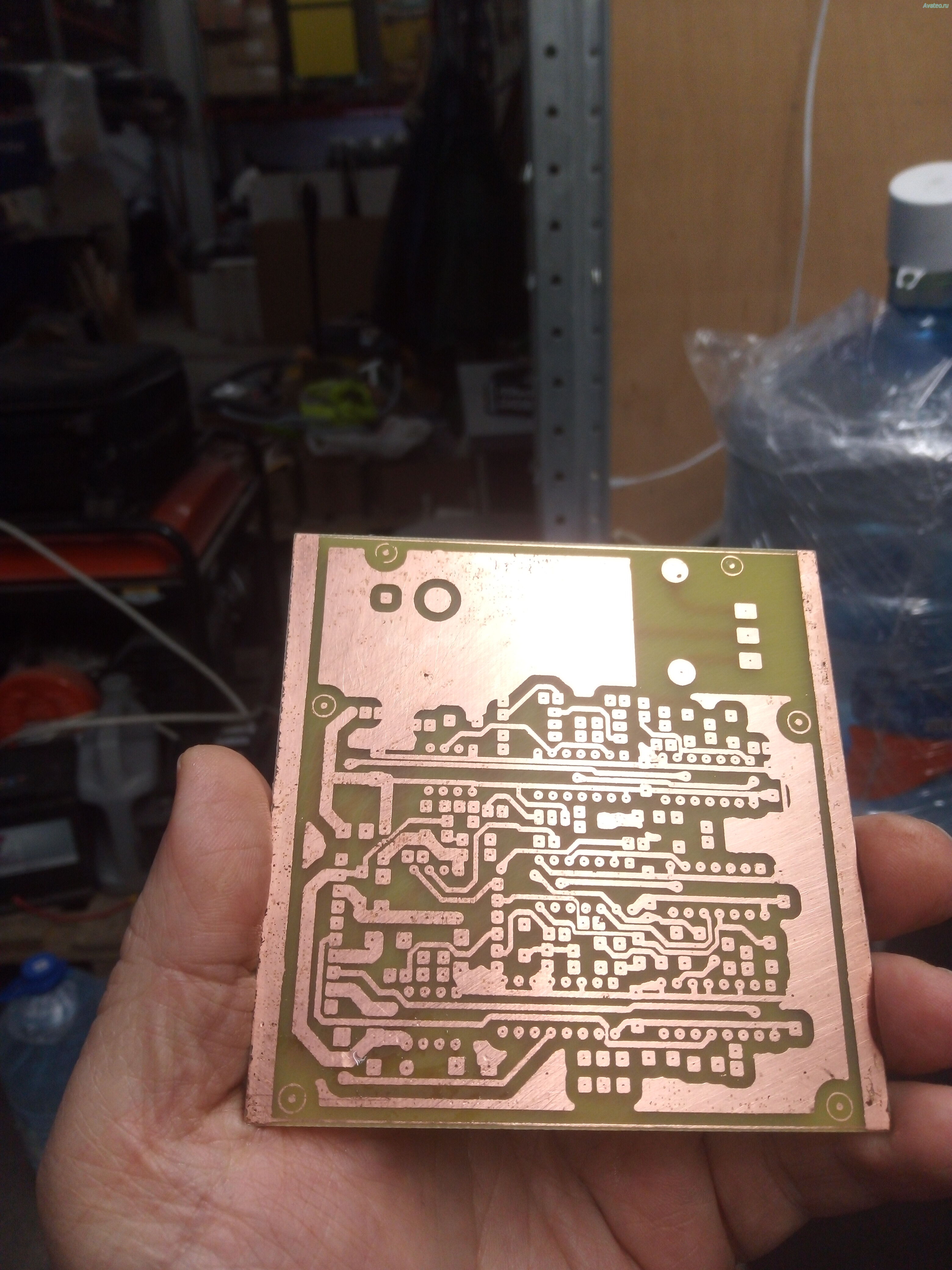

Теперь картина такая: на плате остались дорожки, покрытые прочным резистом, а вокруг – оголившийся текстолит без меди.

Шаг 6: Снятие резиста и финальная обработка. Нанесённый фоторезист выполнил свою задачу – защитил дорожки при травлении – и теперь должен быть удалён. Удобнее всего смыть его ацетоном

Некоторые виды фоторезиста можно смывать и другими растворителями, а производители сухих плёнок иногда предлагают специальный удалитель – но практика показывает, что обычный ацетон действует почти всегда. После удаления резиста ополосните плату водой.

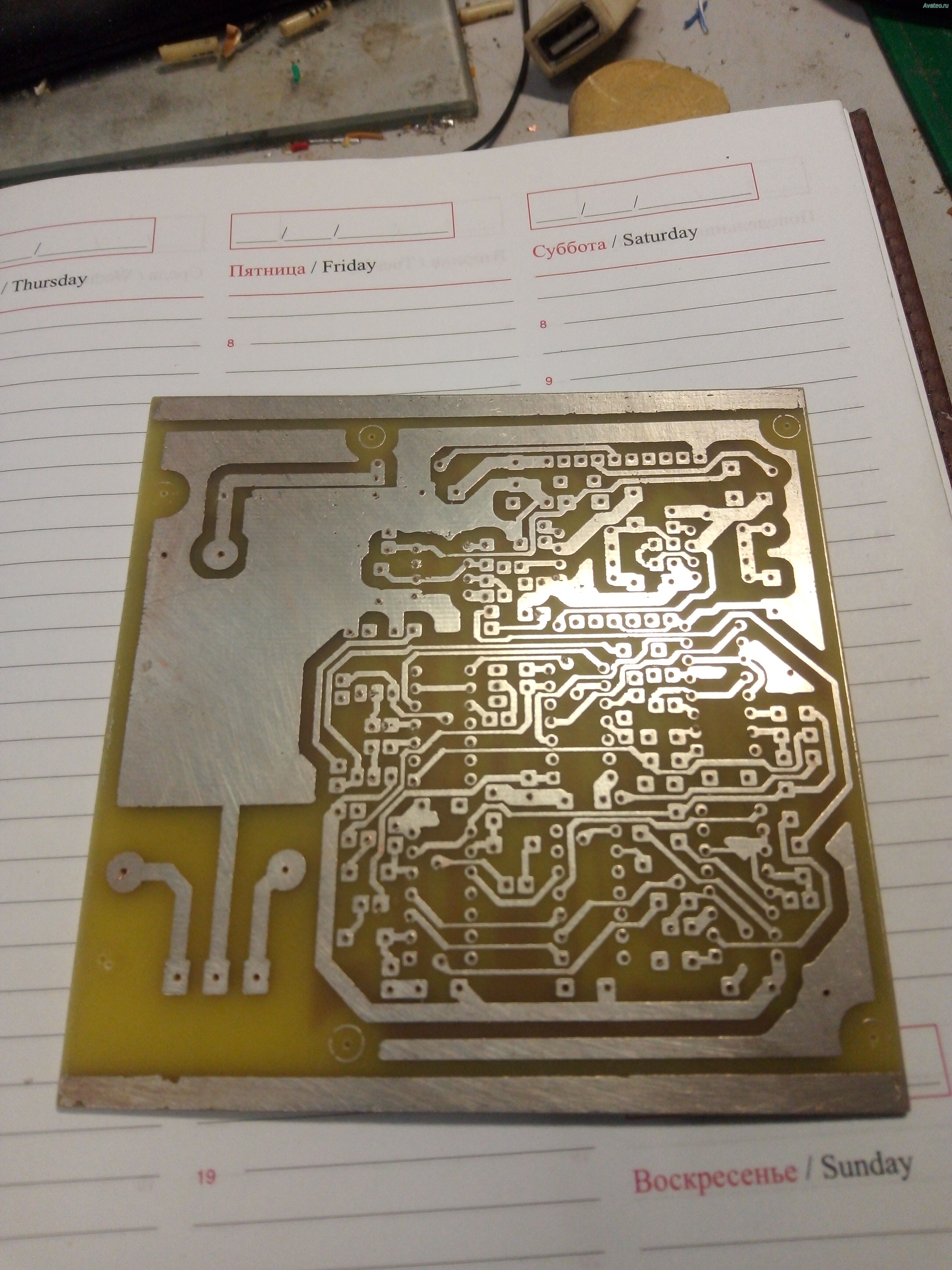

Далее – стандартные завершающие шаги: просверлите отверстия под компоненты, при желании залудите дорожки припоем и нанесите паяльную маску/маркировку. Зачастую платы, изготовленные фотоспособом, выглядят настолько аккуратно, что их можно оставить и без маски – на ваш вкус.

Особенности метода и полезные советы

Фоторезистивный метод при правильной настройке даёт превосходные результаты – именно так в промышленных условиях изготавливают печатные платы (только с более сложными материалами и оборудованием). Однако первые опыты могут быть неудачными, поэтому новичкам важно учитывать нюансы:

• Выдержка экспозиции: Чаще всего проблемы связаны с неправильным временем засветки. Если передержать плату под УФ, то резист чрезмерно полимеризуется и даже под дорожками частично затвердеет – проявитель не сможет его до конца смыть, и травление не вытравит тонкие места (дорожки получаются завужены или вообще не проявились). Если недодержать (слишком короткая экспозиция), то напротив – даже нужные участки резиста не успеют закрепиться и при проявке смоются там, где должны остаться дорожки. В обоих случаях плата выйдет бракованной. Совет: обязательно делайте пробные экспонирования на обрезках, меняя время на +/- несколько процентов, чтобы найти оптимальный интервал для вашей лампы и фоторезиста. Можно, например, засветить одну пластинку 5 минут, другую 3 минуты, третью 1 минуту – проявить все и посмотреть, где самый чёткий результат (видно по тонким линиям тестового рисунка). Найдя нужное время, запомните его для будущих плат.

• Качество фотошаблона: Повторимся – от чёрной плотности шаблона зависит очень многое. Если шаблон «просвечивает», тонкие дорожки могут сузиться или вовсе исчезнуть при засветке. Если ваш лазерный принтер даёт недостаточно чёрный тонерный слой, можно печатать рисунок в два прохода или наложить два отпечатанных шаблона друг на друга. Струйные принтеры тоже годятся, но чернилам надо дать хорошо высохнуть, иначе они отпечатаются на фоторезисте и могут ухудшить результат.

• Безопасность света: Работайте с фоторезистом при минимальном дневном свете. Подготовить всё можно при обычном освещении, но на время нанесения резиста и экспонирования притушите свет или вкрутите красную лампочку. Позитивный фоторезист не слишком чувствителен к комнатному свету (он рассчитан на УФ), но если солнце светит прямо на стол – это рискованно, плата может засветиться. Лучше перестраховаться.

• Температура и хранение: Фоторезист боится повышенной температуры. Храните плёнку и заготовки в прохладном тёмном месте, не пересвечивайте их. После нанесения сухой плёнки обязательно дайте ей остыть – при ламинировании локально происходит нагрев, и если

• сразу засвечивать, возможно непредсказуемое поведение.

• Совмещение слоёв: Двусторонние платы имеет смысл делать нанесением отдельного фоторезиста. При этом можно совместить шаблоны между собой и закрепить степлером, а между ними закрепить двусторонний стеклотекстолит.

• Очистка после травления: Отверждённый

• резист обычно очень крепко держится на дорожках. Его необходимо полностью смыть, иначе пайка будет затруднительной (припой не прилипает к резисту). Если ацетон плохо берёт, попробуйте слегка поскоблить деревянной палочкой или используйте раствор димексида (некоторые смывки для краски подходят). Но, как правило, ацетоновая ванночка всё решает за пару минут.

Преимущества метода фоторезиста

• Высокое разрешение и точность. С помощью фототехнологии можно уверенно получать дорожки шириной 0,1–0,2 мм и зазоры порядка 0,15–0,3 мм – это практически предел ручного прототипирования, чего почти невозможно достичь методом тонерного переноса. Контуры проводников выходят чёткими, без «рваных» краёв и расплывов, которые могут быть при перегреве тонера. Метод позволяет разводить платы с высокой плотностью монтажа, паять мелкие корпуса вплоть до 0,5 мм шага выводов, делать сложные рисунки, тонкие надписи, полигональные заземления и пр.

• Повторяемость и удобство для серии. Если нужно изготовить несколько одинаковых плат, фотометод чрезвычайно удобен: вы один раз распечатали фотошаблон – и по нему экспонируете сколько угодно экземпляров. Это быстрее и надёжнее, чем каждый раз заново переводить тонер утюгом (где каждый перенос может немного отличаться). Поэтому при малой серии (скажем, 5–10 плат) фотолитография в итоге экономит время.

• Более «профессиональный» результат. Опытные радиолюбители ценят фотоспособ за качество: плата выглядит аккуратно, при отработанной технологии процент брака минимален. Знатоки отмечают, что тонерный метод хорошо для 1–4 прототипов из-за простоты, а фоторезист выбирают, когда важны тонкие детали и внешний вид платы. Также фотолитография открывает путь к нанесению паяльной маски и шелкографии дома, если в будущем вы решите полностью имитировать заводской процесс.

• Недостатки фотометода: более высокая сложность и количество этапов. Для него нужно специальное оборудование (УФ-лампа, проявочная ванна) и расходные материалы (фоторезист, плёнки, проявитель), что повышает порог вхождения. Ещё один минус – чувствительность процесса к отклонениям: малейшая ошибка (некачественный шаблон, неправильное время экспозиции или концентрация проявителя) может привести к порче платы и необходимости начинать заново. Новичкам часто приходится потратить время, чтобы “набить руку” и выработать стабильный рецепт под свои условия. Несмотря на это, освоив метод, вы будете вознаграждены превосходным качеством плат. Фоторезистивный метод требует терпения, но в умелых руках даёт результат, практически сопоставимый с профессиональным фабричным фотолитографическим процессом.

Частые ошибки при фотолитографии и их предотвращение

• Рисунок не проявился (дорожки смылись вместе с фоном): Это признак недоэкспонирования. Вы слишком мало облучали плату, и резист не успел затвердеть под дорожками – проявитель смыл всё подряд. Решение: увеличить время экспозиции или интенсивность УФ. Проведите тесты с разным временемзасветки, чтобы найти нужное. Также убедитесь, что используете правильную сторону шаблона (дорожки должны быть как можно ближе к резисту, то есть при экспонировании лазерной распечатки кладите её тонером к плате, а не наружу).

• Тонкие дорожки “съелись” при проявлении или травлении (дорожки отсутствуют или прерваны): Возможная причина – передержали экспозицию. Слишком долгое УФ-облучение привело к частичному засвету резиста под дорожками, поэтому тонкие элементы не выдержали. Либо вы передержали плату в проявителе, и даже полимеризованный резист начал разъедаться. Решение: сократить время засветки или концентрацию/время проявки. Делать тестовые экспонирования – обязательно.

• Дорожки получились значительно уже, чем должны, с подъеденными краями: Такое бывает, если фотошаблон был недостаточно чёрным. УФ лучи немного проникли через полупрозрачные дорожки маски и подсветили края резиста. В результате дорожки получаются суженными. Решение: улучшить качество шаблона – увеличить плотность чёрного (двойная печать, другая плёнка, другой принтер). Ещё причиной может быть слишком агрессивный проявитель или перегрев травителя, который начинает подтачивать края. Следите за временем на всех стадиях.

• Часть рисунка не проявилась, местами резист размылся не полностью: Это может означать, что вы недостаточно перемешивали раствор при проявке или концентрация щёлочи была слабовата. Или же засветка была неравномерной (например, лампа слишком далеко, по краям платы не досветило). Решение: аккуратно дочистить проблемные места кисточкой в проявителе. Проверить равномерность засветки – может, имеет смысл зеркалами или фольгой сделать отражатели вокруг лампы. Концентрацию проявителя можно слегка увеличить (но осторожно, чтобы не переесть резист).

• После травления под резистом обнаружились узкие перемычки меди или “люди” – не вытравленные тонкие линии: Значит, на этих местах резист остался, хотя не должен был. Скорее всего, это результат либо пылинки/царапины на шаблоне (которая дала точку засветки), либо недостаточного проявления (где-то кусочек размягченного резиста не отмылся). Решение: внимательно осматривайте плату после проявки – если видны островки резиста там, где их не должно быть, верните плату в проявитель на несколько секунд или сотрите их аккуратно палочкой. Также держите шаблон и поверхность резиста в чистоте – малейшая пылинка печатает дефект.

• Фоторезист “не липнет” или пузырится при нанесении сухой плёнки: Возможно, плохо обезжирили или недостаточно прижали плёнку. Совет: слегка смочите медь водой перед нанесением плёнки – некоторые мастера так делают, вода выдавливает пузыри и служит прослойкой. Потом эту воду выгоняют утюгом (она испаряется) при прогреве 80–90 °C. Если резист всё же местами отошёл, аккуратно отклейте и переклейте новый кусок – повторное приклеивание старого может не дать эффекта.
